具体介绍了太阳能设备专用光伏电缆的结构、运用特性、技能功能及产品特色。

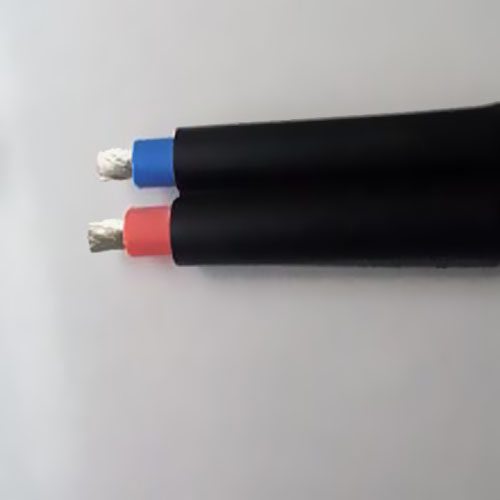

一、结构
1--- 铜芯导体; 2--- 内层绝缘; 3--- 外层护套。
二、运用特性
1、额外电压为: U0/U: 600/1000V AC 900/1500V DC;
2、最高长时刻工作温度不超越90℃;
3、敷设时的环境温度在 -40℃ 及以上;
4、敷设时的最小曲折半径:不小于 4D 。(D 为电缆外径 )。
三、技能功能
1、绝缘电阻:20℃时导体电阻ρ≤4.95Ω/km;护套表面电阻ρ≥109Ω.cm。
2、耐压实验水温20±5℃,浸水长度10M,时刻1H,沟通工频电压8000V,坚持5min不击穿。
3、焚烧实验笔直焚烧实验:上固定点与碳化始点间隔≥50mm;焚烧向下延燃至上固定点间隔≤540mm;焚烧气体腐蚀性实验:PH值≥4.3,电导率≤10μ S/mm。
4、内层绝缘机械功能
老化前拉伸实验:抗拉强度≥5N/mm2,开裂伸长率≥200%;老化后(135±2℃),抗拉强度改变≤±30%,开裂伸长率改变≤±30% ;
空气弹老化拉伸实验:空气压力5.5bar(127℃) 抗拉强度改变≤+30%,开裂伸长率改变≤+30%;
热延伸实验:烘箱温度250±3℃,机械压力20N/cm2,载荷下伸长率≤100%,卸载后伸长率≤25%。
5、护套的机械功能
老化前拉伸:抗拉强度≥10.0N/mm2;开裂伸长率≥300%;
老化后(85±2℃): 开裂伸长率 ≥250%;抗拉强度改变≤± -15%;开裂伸长率改变 ≤-25%。
6、耐候性实验
护套低温曲折实验:冰柜中温度-40±2℃,16小时,实验后视检看不出裂缝;
内层绝缘及护套耐臭氧:臭氧浓度250-300pphm,24h,视检180o曲折部分无开裂;
护套耐气候性周期:浇水18min,氙灯枯燥102min,测验温度45±5°C,总实验时刻至少500h,紧接着进行室温条件下的7.1曲折实验,无裂缝。
7、耐2号油(ISO1817)实验浸油后抗压强度保存≥60%;浸油后拉断伸长保存≥70%;浸油后直径改变≤160。
四、产品特色
经过TUV认证 (TUV证书 R50087840)
抗臭氧,紫外线,水蒸气
无铅,无卤,阻燃,极低的烟释放量
耐油,耐化学腐蚀
导体暂时过载可达+400 ℃
环境温度-40℃ 至+110°C(TUV上限+90 ℃ )
低温条件下仍能坚持极好的柔性
耐切开,撕裂和裂缝延伸
绝缘层和外护套能够一次性剥离
运用寿命超越20年(最高+ 90℃ )
具有与规范的接头、衔接体系的兼容性
抗菌,抗微生物
